ДБЖ для газового котла має давати чисту синусоїду, тримати потужність від 300 Вт і зберігати правильне підключення фази, нуля й заземлення: так формулює вимоги Baxi Україна. Акумулятор рахують від паспортного споживання котла і насосів, а свинцеву батарею не розряджають більше ніж наполовину, тож ємність виходить приблизно вдвічі більшою, ніж показують прості калькулятори.
- ДБЖ має давати чисту синусоїду, від 300 Вт, з фіксованим нулем і 50 Гц (вимоги Baxi Україна).
- Споживання беріть з паспорта котла за максимумом і додайте насоси: у паспортах від 40 до 140 Вт.
- Свинцеву батарею розряджають не більше ніж на 50%, тож ємність удвічі більша, ніж у простих калькуляторах: 100 Вт на 5 годин від 12 В це близько 104 А·год.
Чи потрібен котлу ДБЖ і що він має вміти
Газорозподільна компанія «Запоріжгаз» пояснює: відсутність світла на подачу газу не впливає, але газові котли переважно працюють лише з електрикою; без неї обходяться тільки енергонезалежні моделі, і то якщо в системі немає циркуляційного насоса на електриці. Мінімальні вимоги Baxi до ДБЖ чи генератора: потужність від 300 Вт, фіксований нуль, правильна синусоїда і частота 50 Гц. Підключення має бути трипровідним: фаза, нуль і захисне заземлення.
«Фазозалежність» означає не потребу в постійному живленні, а чутливість до правильної полярності фази й нуля. Immergas прямо вимагає живлення з дотриманням полярності L-N і заземленням, а Baxi пише, що без заземлення більшість котлів не працюватиме, бо не працює іонізаційний датчик полумʼя.
Скільки електрики споживає котел
Рахувати треба за паспортом своєї моделі і за максимумом: режим гарячої води буває «важчим» за опалення. Приклади з документації виробників:
| Котел | Споживання за паспортом |
|---|---|
| Vaillant ecoTEC exclusive 35 і 43 кВт | опалення до 79 і 78 Вт, гаряча вода до 89 і 121 Вт |
| Viessmann Vitodens 100-W 11-32 кВт | 40, 48, 67 і 113 Вт залежно від моделі |
| Bosch Condens 2300i W 24 | до 88 Вт |
| Protherm Gepard 23 MOV | до 47 Вт |
| Protherm Lynx BA 24 | до 95 Вт |
| Immergas Victrix Maior 28-35 | 120 і 140 Вт |
Окремий циркуляційний насос, насос теплої підлоги чи бойлер непрямого нагріву додаються до суми. Для твердопаливного котла живлення насоса це питання безпеки: чеський виробник арматури Regulus пише, що такі котли перегріваються переважно через відключення електрики, а захищає від цього термоклапан без електрики або ДБЖ для насоса.
Чиста синусоїда і тип ДБЖ
За Baxi, «псевдосинусоїда» чи «модифікована синусоїда» дає збої електроніки і шумну роботу циркуляційних насосів аж до виходу з ладу. Тип ДБЖ сам по собі форму напруги не гарантує:
- Резервний (standby). Інвертор вмикається лише коли зникає мережа; на батареї такий ДБЖ зазвичай видає прямокутну або ступінчасту напругу, за APC.
- Лінійно-інтерактивний. Зазвичай має стабілізацію напруги без переходу на батарею, і частина моделей дає чисту синусоїду, а дешеві, за Eaton, імітовану. Тож порада «лінійно-інтерактивний до котла не можна» неточна: вирішує форма напруги в характеристиках.
- Онлайн (подвійне перетворення). Навантаження завжди живиться через інвертор, тож перемикання немає зовсім, але такий ДБЖ зазвичай дорожчий.
Комп’ютерні ДБЖ з вбудованою батареєю LogicPower розраховує лише на 10-30 хвилин роботи, для котла цього замало.
Як розрахувати акумулятор для котла

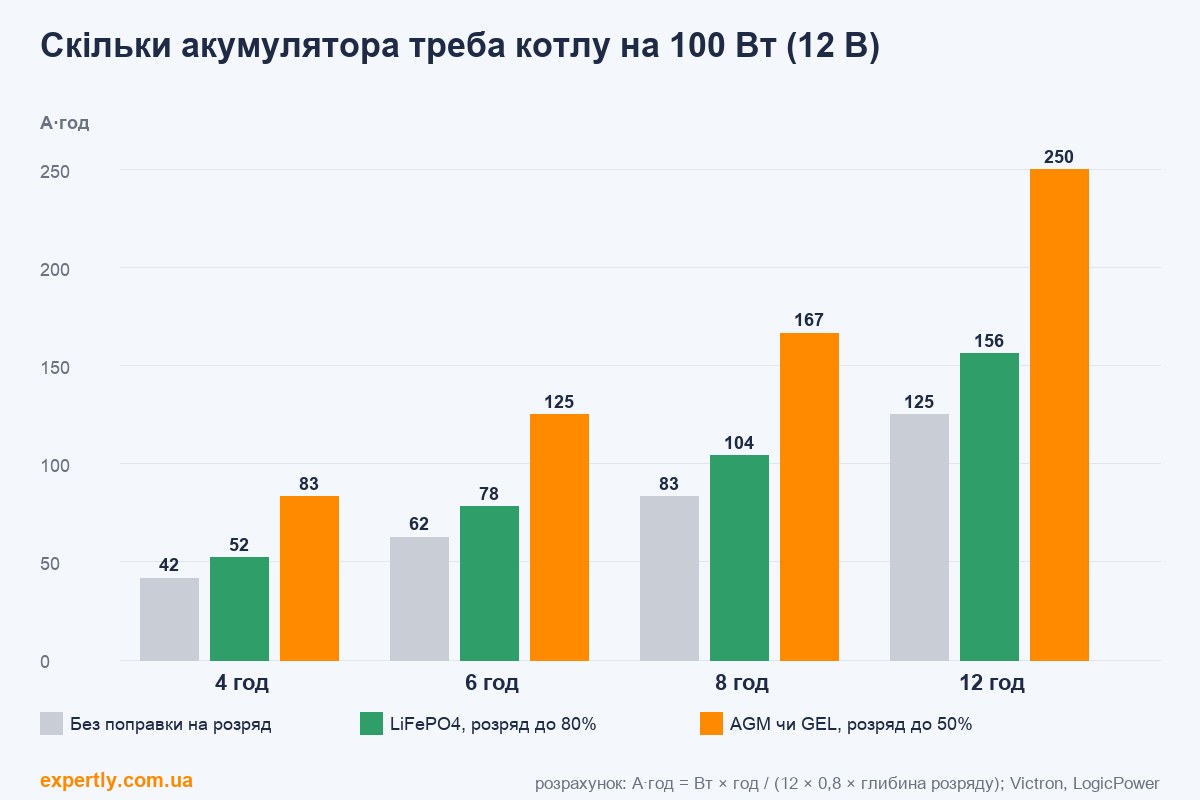

Енергія батареї дорівнює ємності в ампер-годинах, помноженій на напругу. Калькулятор LogicPower враховує ККД інвертора 0,8 і для 100 Вт протягом 5 годин від 12 В дає 52 А·год, але рахує розряд до нуля. Victron радить ніколи не лишати свинцеву батарею розрядженою більше ніж на 50%, а після приблизно 80% глибини розряду вона старіє різко швидше. Тому для свинцевої батареї ємність ділять ще на 0,5: у тому самому прикладі виходить 104 А·год (наш розрахунок).
Є ще дві поправки. За таблицею Victron, при повному розряді за 5 годин AGM віддає 85% паспортної ємності, GEL 80%, а на морозі -10 °C свинцева батарея дає лише 80%. Калькулятор нижче враховує глибину розряду і холод, але це базова оцінка: точну автономність показують розрядні криві вашої батареї.
Споживання котла з паспорта (беріть максимум, разом з гарячою водою) і всіх насосів, які живитимуться від ДБЖ. ККД інвертора 0,8, як у калькуляторі LogicPower; глибина розряду і холод за даними Victron.
AGM, GEL чи LiFePO4
| Батарея (Victron) | Циклів при розряді 80% | При 50% | Особливості |
|---|---|---|---|
| AGM 12 В | 400 | 600 | краще віддає великі струми |
| GEL 12 В | 500 | 750 | живе довше, краща циклічна ємність |
| LiFePO4 Smart | 2 500 | 5 000 | заряджається лише від +5 °C |
Для неопалюваної котельні важливі температурні межі LiFePO4: у серії Victron Smart батарея розряджається і на морозі, а заряджається лише від +5 °C, і при 0 °C на 100 А·год дає 80 А·год; для іншої батареї межі беріть з її паспорта. LiFePO4 підключають лише до ДБЖ, зарядний профіль якого підтримує цю хімію, і з системою керування BMS: для батарей Victron Smart зовнішня сумісна BMS обовʼязкова. Свинцеві батареї не люблять спеки: AGM у буферному режимі при 20 °C служить 7-10 років, при 30 °C близько чотирьох. Автомобільні акумулятори LogicPower для котла не радить: вони розраховані на стартові струми, а не на багато циклів.
Підключення і безпека
Повністю заряджена свинцева батарея при подальшому заряді розкладає воду на водень і кисень, і Victron називає цю суміш надзвичайно вибухонебезпечною, тож місце з батареями має провітрюватися. Герметичні AGM і GEL теж газують через клапани, якщо напруга заряду завелика або батарея несправна. Baxi радить інтегрувати ДБЖ у домашню мережу з тією самою системою нейтралі й заземлення, ставити захист від імпульсних перенапруг і стежити, щоб напруга між нулем і землею не перевищувала 0,5 В. Ще одна тонкість: за Baxi, на батареї реле деяких ДБЖ відключає наскрізну нейтраль і створює власну, і тоді потрібен розділовий трансформатор. У колі між батареєю і ДБЖ Victron вимагає запобіжник і кабелі належного перерізу за інструкцією; клеми закривають, полярність перевіряють до підключення. Підключення краще доручити електрику.
Позначки зберігаються в цьому браузері.
Типові помилки
- Брати ДБЖ з модифікованою синусоїдою, бо він дешевший.
- Рахувати акумулятор до повного розряду свинцевої батареї.
- Забути про окремий насос або бойлер у сумі потужностей.
- Ставити автомобільний акумулятор замість батареї глибокого розряду.
- Ставити LiFePO4 у неопалювану котельню без підігріву.
- Тримати батареї в закритій шафі без провітрювання.
- Підключати котел без заземлення або з переплутаними фазою і нулем.
Часті запитання
Скільки пропрацює котел від акумулятора 100 А·год?
Для котла на 100 Вт від 12 В і свинцевої батареї з розрядом до 50% близько 4,8 години (наш розрахунок з ККД 0,8). Калькулятор LogicPower без поправки на глибину розряду показує 9 годин 36 хвилин, але так батарея швидко зноситься.
Яка потужність ДБЖ потрібна для котла?
Не нижче 300 Вт за вимогою Baxi і не менше суми паспортних потужностей котла й усіх насосів. Правила «помножити на два» чи «запас не більше 30%» є порадами продавців без спільного обґрунтування.
Чи підійде лінійно-інтерактивний ДБЖ?
Так, якщо на батареї він видає чисту синусоїду з частотою 50 Гц, зберігає правильну нейтраль, має потрібну потужність і витримує пуск насоса. Дивіться ці параметри в характеристиках, а не лише тип.
Чи можна живити котел від генератора?
Так, з тими самими вимогами до синусоїди, частоти, нуля й заземлення. Як вибрати потужність і де ставити генератор, розібрано в статті як вибрати генератор для дому.
Що краще для котла: AGM чи LiFePO4?
LiFePO4 витримує в рази більше циклів і глибший розряд, але потребує сумісного зарядного профілю, BMS і тепла для заряджання: у Victron Smart від +5 °C. AGM і GEL розряджають лише наполовину, і циклів у них у кілька разів менше.
Коротко
Беріть ДБЖ з чистою синусоїдою від 300 Вт, рахуйте споживання за паспортом котла і насосів, а свинцеву батарею закладайте з розрядом не більше 50%. Котел має бути заземлений, фаза й нуль на місці, батареї в провітрюваному місці. Телефони під час відключень зарядить павербанк, про вибір стаття як вибрати павербанк, а щоб менше тепла йшло з дому, допоможуть поради як утеплити вхідні двері і як зберегти продукти без світла.
